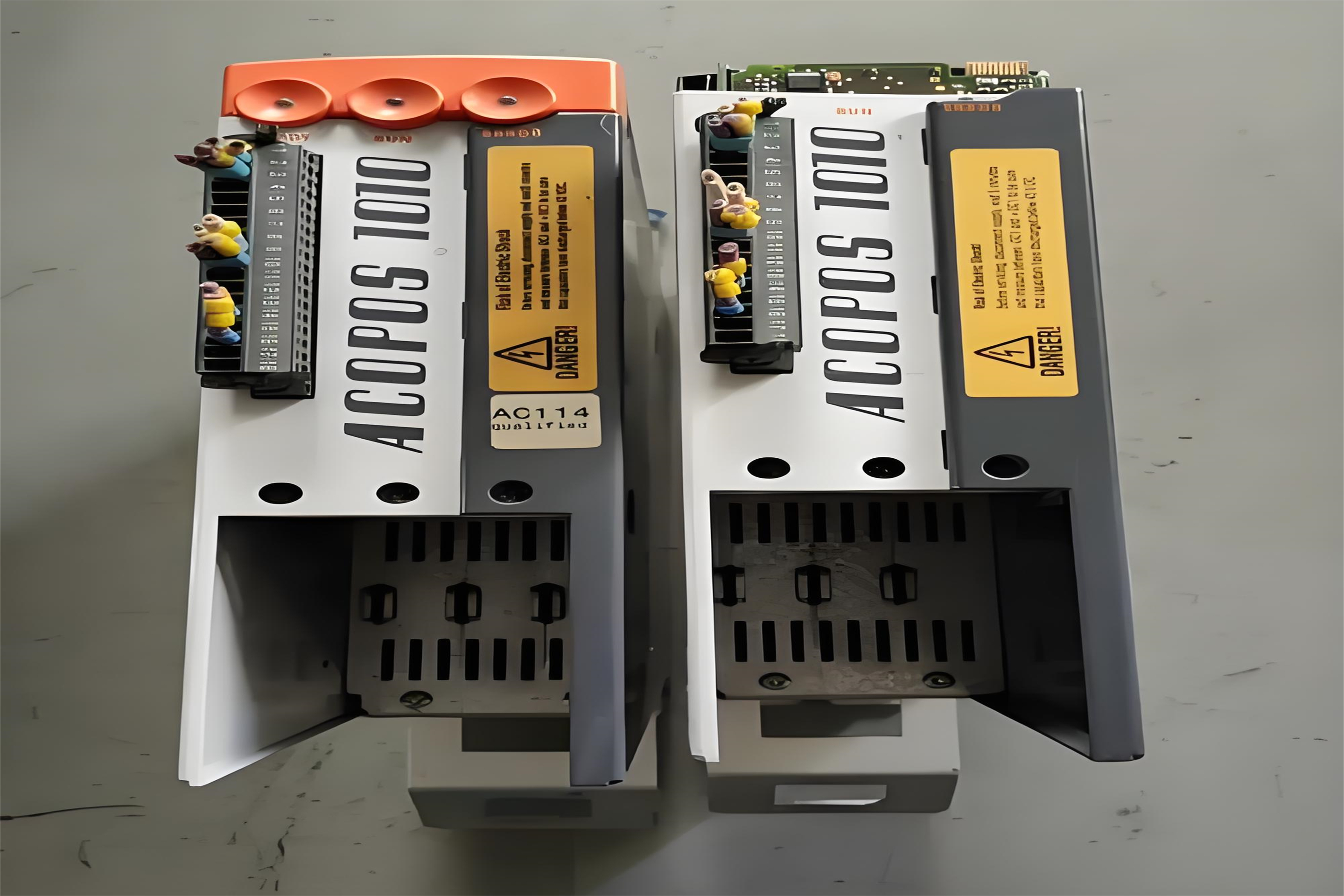

在工業自動化領域，貝加萊伺服驅動器因高精度控制特性被廣泛應用于數控機床、機器人等核心設備。然而，近期出現的“無顯示+5318報警”復合故障正成為困擾維護人員的技術難題。這種故障組合通常指向電源系統異常與運動控制邏輯沖突的雙重失效，需通過系統化排查才能精準修復。
一、故障溯源：從硬件底層到軟件邏輯的穿透分析
無顯示故障的直接誘因多為電源鏈路失效。維修人員需重點檢測輸入電壓穩定性、整流橋堆狀態及顯示接口排針的接觸可靠性。例如，某批次驅動器因電源模塊濾波電容鼓包導致輸出電壓跌落，最終引發顯示電路失能。
5318報警（主軸相對位置高于凸輪曲線周期）則暴露了運動控制層的深層問題。該故障通常由以下原因觸發：
凸輪曲線數據錯誤：數據塊索引未初始化或格式異常，導致運動控制器無法正確解析時序關系。
主軸編碼器信號丟失：編碼器線纜接觸不良或光柵尺損壞，使系統無法獲取準確的主軸位置反饋。
參數配置沖突：凸輪曲線周期參數與實際機械傳動比不匹配，觸發軟件保護機制。
二、貝加萊伺服驅動器維修：從硬件修復到軟件調優的立體方案
第一階段：電源系統重建
使用示波器監測電源模塊輸出紋波，若超過50mV需更換電解電容。
檢查顯示接口插座的引腳氧化情況，對疑似故障的驅動芯片進行在板測試，重點監測U1芯片76/77腳1.6V基準值。
對老化嚴重的電源板實施整體更換，優先選用原廠規格的元器件。
第二階段：運動控制層修復
通過專用調試軟件讀取凸輪曲線數據塊，驗證索引標記位的有效性。某維修案例顯示，重新初始化數據塊后，5318報警立即消失。
使用邏輯分析儀捕獲主軸編碼器Z相信號，檢查ABZ三相脈沖的時序關系是否符合協議要求。
在參數配置界面核對凸輪曲線周期參數，確保其與機械傳動系統的實際比值一致。
三、關鍵注意事項：規避二次故障的技術紅線
防靜電操作規范：維修顯示電路時必須佩戴防靜電手環，因LCD驅動芯片的ESD耐受值僅200V。
參數備份機制：修改凸輪曲線參數前需導出完整配置文件，避免參數丟失導致設備癱瘓。
熱插拔禁忌：嚴禁在帶電狀態下插拔編碼器線纜，某企業曾因此造成光柵尺永久性損壞。
固件版本匹配：刷新控制主板固件時需核對版本號，不同代際的凸輪時序算法存在兼容性差異。
四、貝加萊伺服驅動器維修預防性維護：構建故障免疫的技術體系
建議每季度執行深度維護：
使用紅外熱像儀檢測功率器件溫升，重點關注IGBT模塊結溫是否超過125℃。
定期清理散熱風道積塵，對軸流風扇軸承加注高溫潤滑脂。
建立凸輪曲線參數基線庫，通過趨勢分析提前預警參數漂移。
當前，隨著工業4.0對設備可用率要求提升至99.99%，這種復合故障的快速修復能力已成為衡量維護團隊技術水平的核心指標。通過構建“硬件診斷樹+軟件狀態機”的雙維分析模型，可將此類故障的平均修復時間從4.2小時壓縮至1.5小時以內，為智能制造提供堅實的技術保障。
