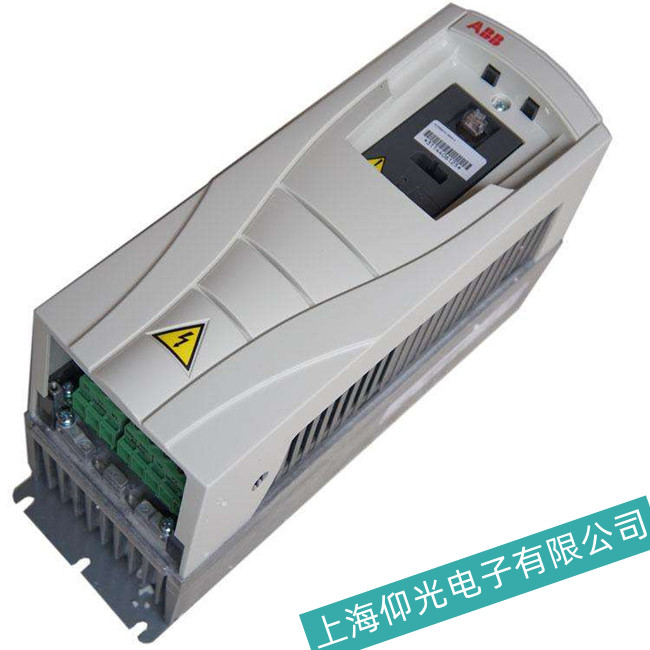

南京ABB變頻器ACS510過流過熱欠壓專業維修
ABB變頻器ACS510過流維修處理指南
一、故障確認與初步排查
確認故障代碼
觀察面板顯示是否為F0001（OVERCURRENT）或“OC”報警，區分輸出過流或直流過流。
檢查負載與機械狀態
排查負載是否突變、卡死或存在機械阻力（如電機堵轉、軸承損壞）。
減輕負載或優化分配，避免超出變頻器額定電流。
二、參數調整與復位操作
優化運行參數
延長加速時間（參數2202）和減速時間（參數2203），默認值10-20秒可能過短。
降低力矩提升值，防止啟動電流激增。
啟用自動復位功能（參數3104=1）允許故障后自動恢復。
復位變頻器
按面板RESET鍵復位故障狀態，重啟后測試運行。
三、硬件檢測與修復
電氣連接檢查
測量電機及電纜絕緣電阻，排除短路或接地故障。
修復破損電纜或松動接頭，確保相序正確。
變頻器內部元件檢測
逆變橋（IPM模塊）：斷開電流互感器及霍爾檢測點，若仍報過流需更換IPM模塊。
電流傳感器：檢查信號是否異常或失效。
IGBT、電容、整流橋：檢測是否損壞，更換故障元件。
制動單元與電阻
檢查制動斬波器是否故障，確認制動電阻阻值匹配（如應用于離機等慣性負載需加裝電阻）。
四、特殊場景處理
00001. 環境與散熱優化
清理散熱風扇及風道，確保內部溫度≤40℃。
避免強電磁干擾（如靠近電焊機），必要時增加屏蔽。
工藝異常處理
若為減速過流，延長減速時間并檢查前端濾波電抗器選型。
五、系統驗證與測試
空載測試
斷開電機空載運行，若仍報過流則判定為內部故障（如逆變橋損壞）。
帶載測試
逐步增加負載至額定值，監測輸出電流波形是否平穩，排除諧波或震蕩。
六、預防措施
定期維護
清潔散熱部件、緊固螺絲，檢查電纜和接線狀態。
參數備份與記錄
維修前備份原機參數，避免重置導致數據丟失。
安全操作
斷電檢測，避免帶電操作引發二次故障。
提示：若更換元件后仍無法排除故障，建議聯系專業維修機構（如上海仰光電子）進一步檢測
